 调试

安装连接完成后，应做详细检查，确保接线正确。稽查无误，方可进行通电调试。

一、光电保护装置的调试

1、调试前确认联机且电源与铭牌标示相符，方向进行调试

2、调试前发射器，接收器的位置，使之平衡、对应，至接收器上的绿色指示灯亮。

3、检验

遮挡一光束，接收器上的绿色指示灯灭，控制器上的通过指示灯（绿色）灭，遮光指示灯（红色）亮；通光时，接收器上的绿色指示灯亮，遮光指示灯（红色）灭，则表明光电保护装置正常。使用安全接口的光电保护装置，遮光时，接收器上的绿色指示灯灭，安全接口中的通光指示灯（绿色）灭。通光时接收器上的绿色指示灯亮，安全接口上的通光指示灯（绿色）亮。这光电保护装置状态正常。

4、确保安全距离和高度位置均正确

5、紧固光电保护装置的所有安装螺旋钉

二、回程不保护角度的调整

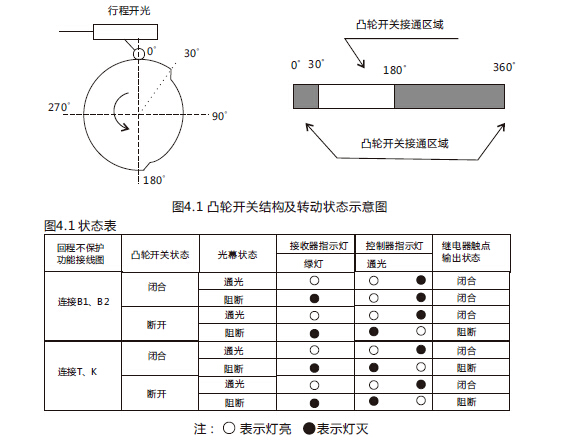

若安全允许，需要实现回程不保护时，必须按图4.1所示的状态调整凸轮的角度。当借助光电保护装置实现回程不保护功能时，其状态如表4.1所示。
